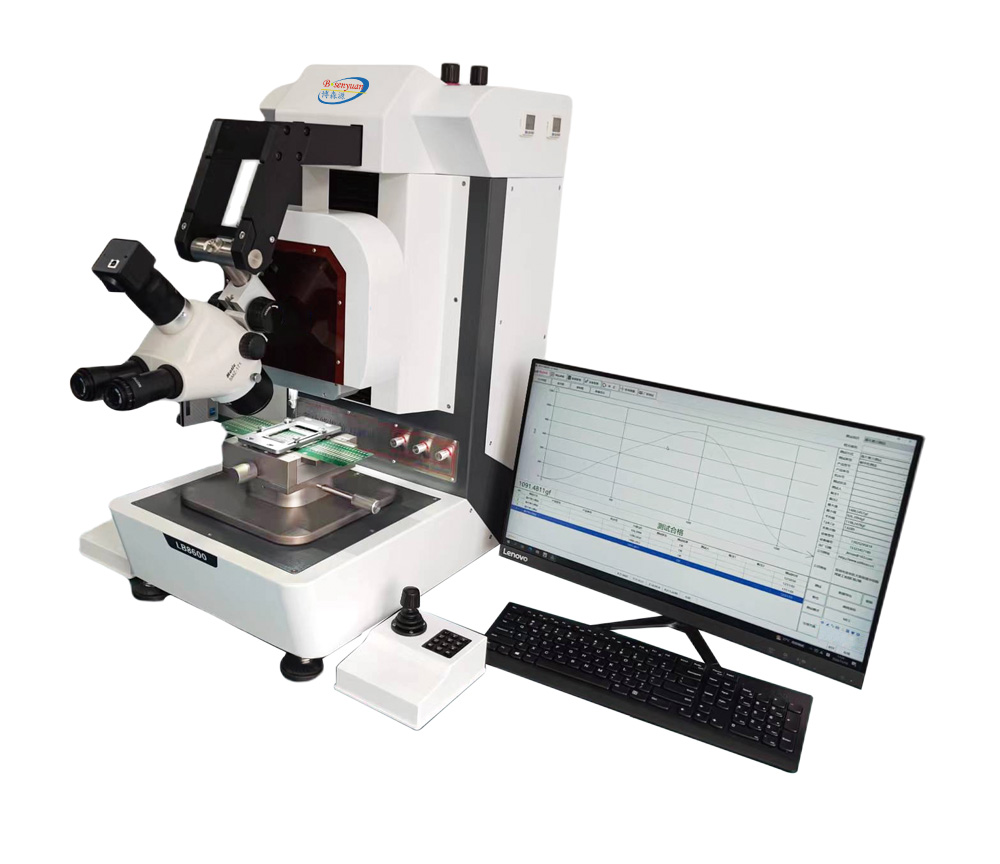

LB-8600推拉力测试机

推拉力测试机可进行微电子引线键合后引线焊接强度测试、焊点与基板表面粘接力测试、焊球重复性推力疲劳测试(内引线拉力测试、微焊点推力测试、金球推力测试、芯片剪切力测试、SMT焊接元器件推力测试、BGA矩阵整体推力测试)。多功能推拉力测试机广泛用于LED封装测试,IC半导体封装测试、TO封装测试,IGBT功率模块封装测试,光电子元器件封装测试,汽车领域,航天航空领域,军工产品测试,研究机构的测试及各类院校的测试研究等应用。

产品特点
技术参数
产品优势
夹具配件

产品型号:LB-8600 半导体封装推拉力测试机可进行微电子引线键合后引线焊接强度测试、焊点与基板表面粘接力测试、焊球重复性推力疲劳测试(内引线拉力测试、微焊点推力测试、金球推力测试、芯片剪切力测试、SMT焊接元器件推力测试、BGA矩阵整体推力测试)。多功能推拉力测试机广泛用于LED封装测试,IC半导体封装测试、TO封装测试,IGBT功率模块封装测试,光电子元器件封装测试,汽车领域,航天航空领域,军工产品测试,研究机构的测试及各类院校的测试研究等应用。

半导体封装推拉力测试仪特点:

1.设备整体结构采用五轴定位控制系统,X轴和Y轴行程100mm,Z轴行程80mm,结合人体学的独特设计,全方位保护措施,左右霍尔摇杆控制XYZ平台的自由移动,让操作更加简单、方便并更加人性化。

2.最高可达200KG的坚固机身设计,Y轴最大测试力值100KG,Z轴最大测试力值20KG

3.智能工位自动更换系统,减少手工更换模块的繁琐性,同时更好提升了测试的效率及便捷性

4.高精密的动态传感结合独特的力学算法,使各传感器适应不同环境的精密测试并确保测试精度的准确性

5.LED智能灯光控制系统,当设备空闲状况下,照明灯光自动熄灭,人员操作时,LED照明灯开启

设备软件:

1.中英文软件界面,三级操作权限,各级操作权限可自由设定力值单位Kg、g、N,可根据测试需要进行选择。

2.软件可实时输出测试结果的直方图、力值曲线,测试数据实时保存与导出功能,测试数据并可实时连接MES系统软件可设置标准值并直接输出测试结果并自动对测试结果进行判定。

3.SPC数据导出自带当前导出数据最大值、最小值、平均值及CPK计算。

传感器精度:传感器精度±0.003%;综合测试精度±0.25%测试传感器量程自动切换。

测试精度:多点位线性精度校正,并用标准法码进行重复性测试,保证传感器测试数据准确性。

软件参数设置:根据各级权限可对合格力值、剪切高度、测试速度等参数进行调节。

测试平台:真空360度自由旋转测试平台,适应于各种材料测试需求,只需要更换相应的治具或压板,即可轻松实现多种材料的测试需求。


设备测试参数:

设备型号 LB-8600
外形尺寸 650mm*610mm*800mm(含左右操作手柄)
设备重量 约 95KG
电源供应 110V/220V@3.0A 50/60HZ
气压供应 4.5-6Bar
控制电脑 联想/惠普原装PC
电脑系统 Windows7/Windows10 正版系统
显微镜 标配高清连续变倍显微镜(可选配三目显微镜+高清CCD相机)
传感器更换方式 自动更换(在软件选择测试项目后,相应传感器自动至测试工位)
平台治具 360度旋转,平台可共用各种测试治具
XY轴丝杆有效行程 100mm* 100mm 配真空平台可拓展至200mm*200mm,最大测试力100KG
XY轴最大移动速度 采用霍尔摇杆对XY轴自由控制,最大移动速度为6mm/S
XY轴丝杆精度 重复精度±5um 分辩率≤0.125 : 2mm以内精度±2um
Z轴丝杆有效行程 100mm 分辩率≤0.125um,最大测试力20KG
Z轴最大移动速度 采用霍尔摇杆对Z轴自由控制,最大移动速度为8mm/S
Z轴丝杆精度 ±2um 剪切精度:2mm以内精度±1um
传感器精度 传感器精度土0.003%:综合测试精度土0.25%
设备治具 根据样品或图纸按产品设计治具(出厂标配一套)
设备校正 设备出厂标配相应校正治具及砝码一套
质量保证 设备整机质保2年,软件身免费升级(人为损坏不含)

设备特点:

1.设备整体结构采用五轴定位控制系统,X轴和Y轴行程100mm,Z轴行程80mm,结合人体学的独特设计,全方位保护措施,左右霍尔摇杆控制XYZ平台的自由移动,让操作更加简单、方便并更加人性化。

2.最高可达200KG的坚固机身设计,Y轴最大测试力值100KG,Z轴最大测试力值20KG

3.智能工位自动更换系统,减少手工更换模块的繁琐性,同时更好提升了测试的效率及便捷性

4.高精密的动态传感结合独特的力学算法,使各传感器适应不同环境的精密测试并确保测试精度的准确性

5.LED智能灯光控制系统,当设备空闲状况下,照明灯光自动熄灭,人员操作时,LED照明灯开启

设备软件:

1.中英文软件界面,三级操作权限,各级操作权限可自由设定力值单位Kg、g、N,可根据测试需要进行选择。

2.软件可实时输出测试结果的直方图、力值曲线,测试数据实时保存与导出功能,测试数据并可实时连接MES系统软件可设置标准值并直接输出测试结果并自动对测试结果进行判定。

3.SPC数据导出自带当前导出数据最大值、最小值、平均值及CPK计算。

传感器精度:传感器精度±0.003%;综合测试精度±0.25%测试传感器量程自动切换。

测试精度:多点位线性精度校正,并用标准法码进行重复性测试,保证传感器测试数据准确性。

软件参数设置:根据各级权限可对合格力值、剪切高度、测试速度等参数进行调节。

测试平台:真空360度自由旋转测试平台,适应于各种材料测试需求,只需要更换相应的治具或压板,即可轻松实现多种材料的测试需求。
